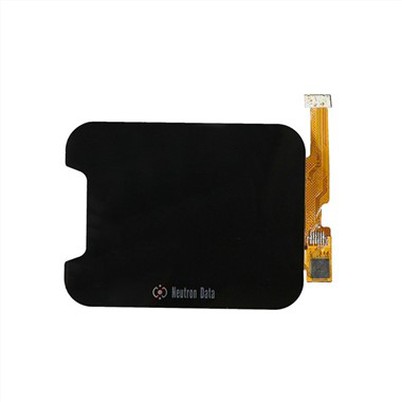

TFT сензорен екран

Характеристики на структурата

Размер на продукта

2,5 инча

Структура на продукта

G+F+F

Измерение на контура

38,32±0,05 мм*81,75±0,05 мм

Преглед на зоната

31,04±0,10 мм*55,23±0,10 мм

Обща дебелина

TP: 1,35 мм

Електрически характеристики

Тип IC

FT5436DQQ

Докосване на точки

5 точки

Интерфейс

IIC

Работно напрежение

Специални опции за изпълнение

Режим на ръкавици

Водоустойчиво ниво

Антистатичен тест

Външни продукти

Ниво на бунт / степен IK

Водоустойчив режим на работа

Характеристики на материала

Покривна леща

Corning, Дебелина=1,0 мм

ITO-FLIM

Дебелина T:0.05mm B:0.05mm

OCA

Дебелина T:0,125mm B:0,05mm

Характеристики на околната среда

Работна температура

-20~70℃

Температура на съхранение

-30~80℃

Условия за изпитване за надеждност

Съхранение при висока температура

T=70℃, 72H

Съхранение при ниска температура

T=-30℃, 72H

Съхранение при висока температура\висока влажност

T=60℃ 90%,72H

Топлинен шок

(-20 ﾟ C (30 мин.) ← (5 мин. макс.)→ 60 ﾟ C (30 мин.))=50 Набор

Електростатичен разряд

Въздушен разряд: ±8KV, Контактен разряд: ±4KV

Твърдост

≥6H

Тест за изпускане на топка

64g 40cm,Без счупване в централната точка за 3 пъти

FPC тест за огъване

Радиусът на огъване R1,0 mm, повече от три пъти

Забележка:
①След теста при горните условия за надеждност, образецът трябва да се съхранява
в стандартна среда за 24 часа преди функционалният тест да е ОК.
②Тестът за надеждност трябва да се извърши без DC захранване и сензорния панел
съхранявани на плоската чиния.
③Стандартното състояние представя 25±10°C от температурата, 55±30% от относителната влажност,
и 96±10 kPa от атмосферното налягане.
④Тестът за надеждност трябва да се извърши самостоятелно на сензорния панел.
